Машина контактной стыковой сварки типа МСО - 750

предназначена для контактной стыковой сварки изделий компактного сечения из низкоуглеродистых и низколегированных сталей, а также арматуры железобетона IV, V классов.

Машина позволяет сделать безотходным процесс заготовки металлопроката.

МСО 750 Видео

Профиль свариваемого металлопроката может быть различной формы с допустимой для этой машины площадью поперечного сечения. Например, это может быть круг, квадрат, уголок, профильная или обычная труба и т.п. После выбора профиля свариваемого сечения к сварочной машине поставляется необходимая для него оснастка.

Машина обеспечивает три вида сварки:

• автоматическую сварку методом непрерывного оплавления изделий сечением от 100 до 1250 мм2;
• автоматическую сварку с предварительным подогревом концов свариваемых изделий сечением до 2800 мм2.
• автоматическую сварку методом пульсирующего оплавления до 2800 мм2.

Максимальное свариваемое сечение из низкоуглеродистой стали соответствует диаметру 60 мм.

Машина оснащается микропроцессорной системой управления с функциями допускового контроля сварочного процесса с возможностью паспортизации каждого сваренного стыка.

Возможно оснащение машины  гидравлической станции автономной системой охлаждения.

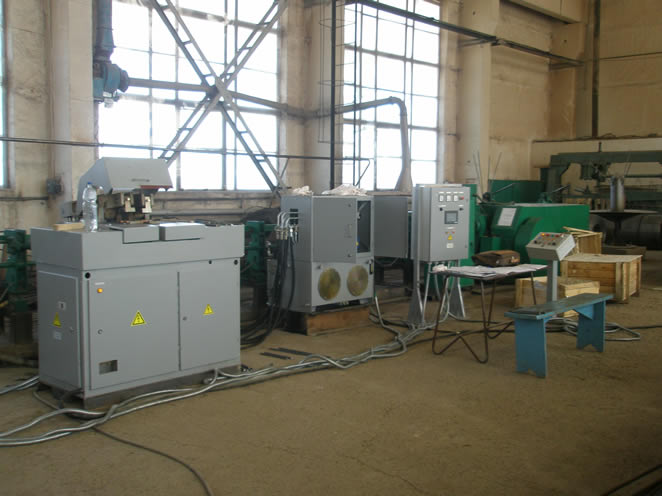

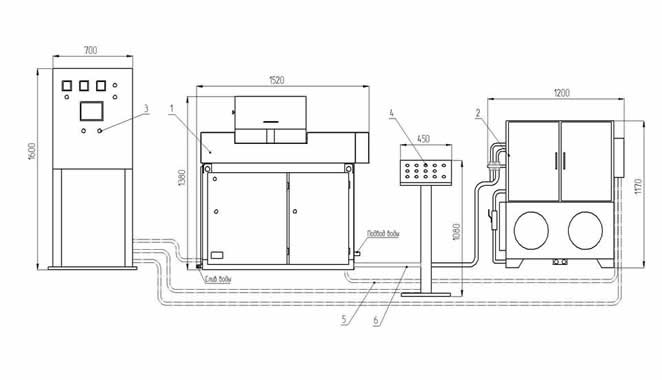

В состав машины входят:

 1. Сварочное устройство

 2. Станция гидравлическая

 3. Шкаф и пульт управления

Конструкция машины предусматривает ручную установку и снятие свариваемых заготовок в случае их не большой длины и продвижение по дополнительным устройствам перемещения при неограниченной длине свариваемых заготовок.

Сварочный процесс осуществляется автоматически.

В МСО-750 предусмотрена возможность срезки грата на деталях после сварки, что существенно облегчает и делает более качественным и быстрым заготовительный процесс.

Процесс сварки происходит следующим образом:

На панели шкафа управления задаются необходимые параметры сварки.

На переключателе ступеней трансформатора включается необходимая ступень вторичного напряжения согласно таблице переключения ступеней.

Устанавливаются и зажимаются заготовки.

Запускается программа цикла сварки.

Сваренное изделие снимается или перемещается вдоль своей оси для подачи к отрезному устройству на необходимую длину.

При сварке заготовок одинакового сечения и материала устанавливаются и зажимаются новые заготовки и вновь запускается цикл сварки.

Технические характеристики МСО 750  приведены в таблице.

Сварочная машина отвечает требованиям норм и правилам охраны труда и техники безопасности.
